TK1000A系列便攜式電量(波形)記錄分析儀是在原TK1000系列的基礎上升級改進的,定位于專業應用性的基礎型電力系統數據記錄分析儀器,包含TK1024A、TK1020A、TK1016A、TK1012A等多個型號,全系列產品均采用分體式鋁合金機箱,使用時需與筆記本電腦及配套的TK2.0版監控分析軟件配合使用。儀器只能通過以太網與電腦配合單獨使用,不可以多臺儀器組網并聯使用。TK1000A全系均配置具有程控2量程的改進型TK1-4xxxA模擬信號輸入處理插件,所有模擬輸入通道都具有獨立程控的2個量程,綜合采集精度全部為0.1級(誤差小于0.1%FS+0.05%RD)。
TK1000A系列便攜式電量(波形)記錄分析儀可選的輸入信號插件類型較多,可輸入信號范圍較寬,能較好的適應同一專業測試項目各種現場信號,同步采集速度可達51.2kHz,且軟件分析計算功能強大,是一款具有較好專業適應性的電力系統數據記錄分析儀器,適合作為電氣專業、調速專業及熱控專業的專業專用性數據記錄與分析儀器。
TK1000A系列可以很好的完成以下各項試驗的數據記錄與分析工作(跟具不同專業要求配置不同的模擬信號處理插件):
1、常規電廠試驗項目(火電廠、水電廠、燃氣電廠、核電廠、調相機組、抽水蓄能電站、生物質風電場、垃圾燃燒電廠等)
?、?發電機開路及短路特性試驗(特性曲線及氣隙線繪制、非飽和電抗Xd及短路比Kc的計算)、進相試驗、甩負荷(一次調頻)試驗、電話諧波因數測試等;
② 勵磁系統(含PSS)性能考核試驗、建模及參數測試等各種靜態及動態試驗;
?、?調速系統各種靜態及動態試驗的數據記錄與分析;
?、?同期、UPS及變頻調速裝置的性能測試的數據記錄與分析;
?、?熱控SOE測試及各種動靜態試驗的數據記錄與分析;
?、?高電壓穿越、低電壓穿越性能測試的數據記錄與分析;
?、?調相機組SFC啟動試驗的數據記錄與分析;
?、?其他常規電氣試驗的數據記錄與分析并可作為移動式故障錄波器使用;
2、新能源場站(風電場、光伏電站及儲能系統等)
① SVG、SVC動態特性試驗(具有動態響應特性極好的瞬時功率及有效值算法);
② 高穿、低穿性能測試、快速頻率響應測試 ;
?、?其他常規電氣試驗并可作為移動式故障錄波器使用;
3、電網系統(線路、變電站、直流換流站等)
?、?SVG、SVC動態特性試驗(具有動態響應特性極好的瞬時功率及有效值算法)
?、?其他常規電氣試驗并可作為移動式故障錄波器使用
TK1000A系列便攜式電量(波形)記錄分析儀具有脫機故障錄波功能,且故障錄波觸發方式眾多,可作為移動式故障錄波儀使用。
TK1000A系列便攜式電量(波形)記錄分析儀的主要技術參數如下:
1、儀器結構:鋁合金分體式儀器(需筆記本電腦配合使用)
(1) 內置CPU指數指標:AMD 低功耗 LX800 500MHz
(2) 內存:1GB DDR1 333MHz
(3) 硬盤: 2GB CF卡
(4) 以太網口:1個10/100Mbps 自適應以太網接口
2、總模擬通道數量:24、20、16、12可選
3、適用的模擬量輸入插件及量程范圍如下

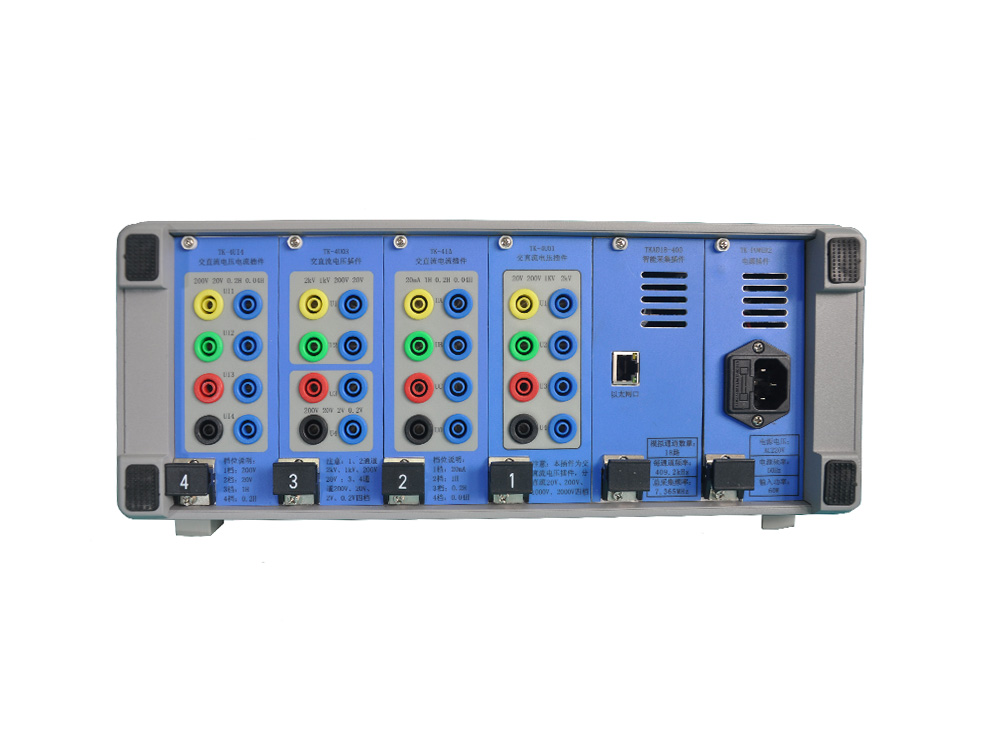

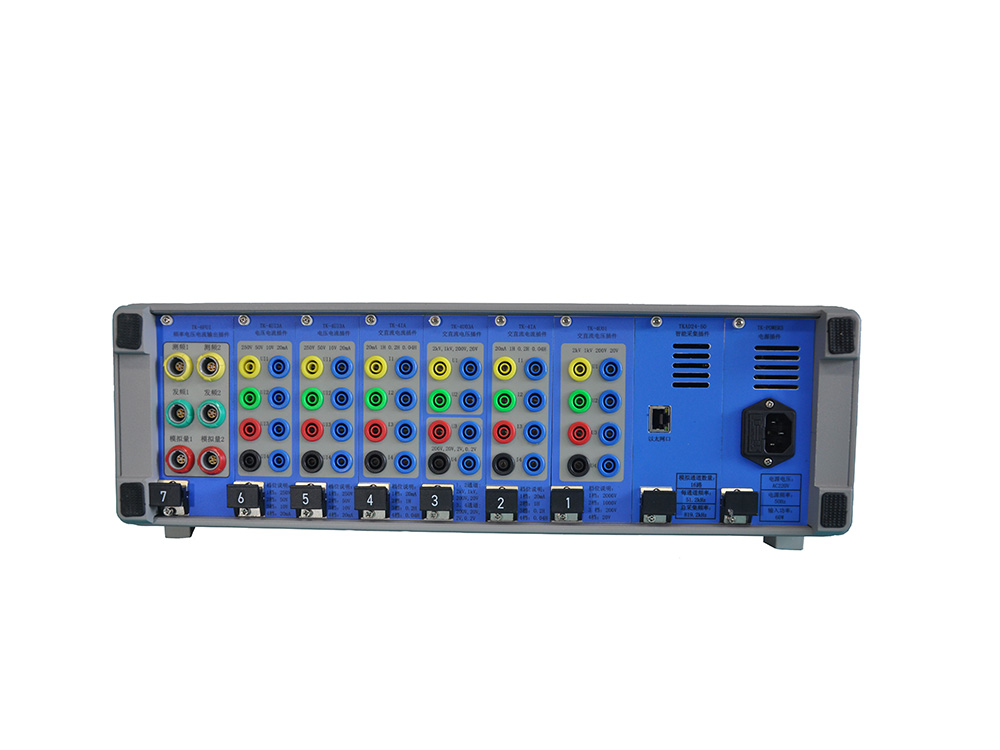

?、?TK1-4U01A交直流電壓插件:
DC ±2000V(AC 1400V)、DC ±200V(AC 140V)程控2量程4路
?、?TK1-4U02A交直流電壓插件:
DC ±20V(AC 14V)、±200mV(AC 140mV)程控2量程4路
③ TK1-4U03A交直流電壓插件:
1、2通道同TK-4U01A,3、4通道同TK-4U02A,共4路
④ TK1-4U04A交直流電壓插件:
DC ±1000V(AC 700V)、±200V(AC 140V)程控2量程4路
⑤ TK1-4U05A交直流電壓插件:
DC ±200V(AC 140V)、±20V(AC 14V)程控2量程4路
⑥ TK-4IACA電壓電流插件:
DC ±500mV(AC 1H)、DC ±100mV(AC 0.2H)程控2量程4路(H為配套鉗形CT額定值)
⑦ TK-4UIDCA電壓電流插件:
DC ±20V(AC 14V)、DC ±20mA(14mA)程控2量程4路
?、?TK-4UIACA電壓電流插件:
DC ±200V(AC 140V)、DC ±500mV(AC 1H)程控2量程4路(H為配套鉗形CT額定值)

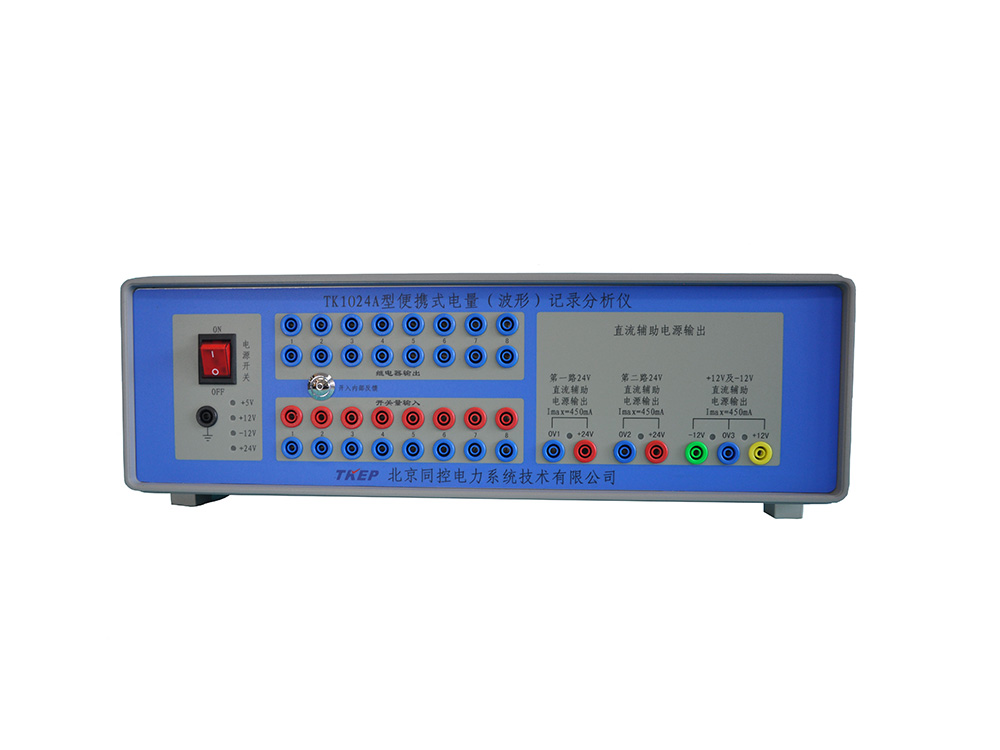

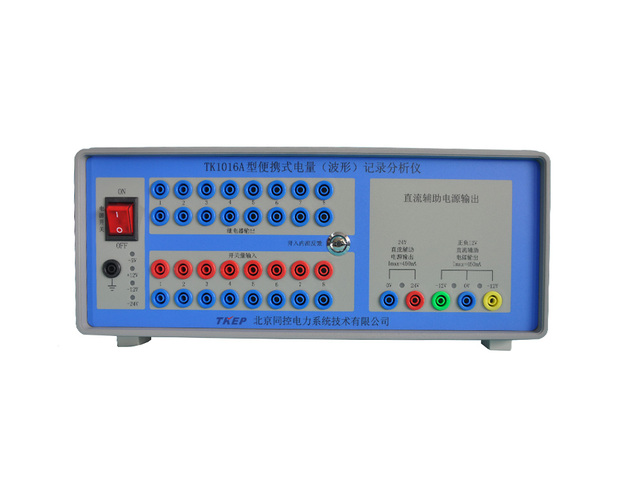

4、開關量輸入通道數量:8路
5、光電繼電器輸出節點:8路
6、輔助電源輸出:2路或1路24V/450mA+1組±12V/450mA電源輸出
7、各模擬通道量程數:獨立程控2量程
8、最高同步采集速度:51.2kHz,支持全準同步或3速異頻準同步采集
9、模入通道信號帶寬:15kHz
10、模入通道采集精度:優于0.1%FS
11、模入通道抗共模干擾能力:不小于80db
12、軟件測量頻率精度:工頻系統誤差小于0.001Hz
13、相位角測量精度:工頻系統誤差小于0.1°
14、隔離耐壓水平:2000VAC/1min
15、輸入電源頻率范圍:DC 或 47Hz~63Hz
16、輸入電源電壓范圍:AC 90V~260V或DC 130V~370V
17、儀器尺寸:TK1024A:470mmⅹ150mmⅹ340mm;其它型號::360mmⅹ150mmⅹ340mm
18、儀器凈重:不大于7kg
1、數據記錄方式
(1)連續錄波功能:采集并保存原始瞬時值數據,數據文件為單文件,支持手動觸發及自動觸發,適合于短時間(盡量不大于1800S)的數據記錄。
(2)特性試驗(單組記錄)功能:以表格與特性曲線方式記錄特定穩態狀態的計算后數據組,不再記錄原始始瞬時值數據,適合于各種特性試驗。
(3)故障錄波功能:具有聯機故障錄波與脫機故障錄波兩種模式;支持幅值越限、突變量越限、變化率越限、頻率越限、波動量越限、諧波越限、開關狀態或狀態變化等多種觸發方式,觸發次數不限,采集并保存原始瞬時值數據,數據文件為單文件。
(4)長期監測功能:無。
(5)功率變化及電能質量測試功能:無。
(6)長期錄波功能:無。
2、遙測數據獲取與記錄功能
無。
3、虛擬通道生成功能
儀器內含豐富的計算功能,利用直接測量的物理通道數據,可以同時計算出不大于24個虛擬通道(計算通道),如各種接線方式的有功功率、無功功率、功率因數、各交流通道的頻率、三相系統的正序、負序、零序分量、三相系統的平均電流(電壓)、交流量的基波有效值、全有效值、真有效值、脈動型直流信號的直流量提取、變頻器輸出的PWM交流波中變頻正弦波電壓電流信號的提取及真有效值的計算、自定義參數的通道合成功能等等,使得現場一些不易直接測量的信號變得容易測量。
4、儀器分析計算功能
儀器應具有豐富的分析計算功能,通過實測的數據可以分析計算眾多的參數,并繪制出各種計算量通道的曲線,主要有如下分析計算功能:
?。?)常規電氣量計算:
交流量的基波有效值、真有效值、全有效值;單相及三相系統的基波有功功率、無功功率、功率因數;單相及三相系統的全有功功率、無功功率、功率因數;工頻三相系統的瞬時有功功率、無功功率、功率因數、無功電流;任意頻率三相系統有功功率、無功功率、功率因數;交流波形及脈動波形的頻率;三相系統正序分量、負序分量、零序分量;三相系統六角圖、任意數量交流量的矢量圖;直流信號平均值、紋波峰峰值、紋波系數。
(2)勵磁系統(調速系統)參數:
動態過程的初始穩態值、峰值、終了穩態值、超調量、調節時間、上升時間、下降時間、時間常數、振蕩次數、響應時間、頂值倍數、阻尼比。
?。?)諧波分析功能:
交流量的各次諧波(100次以下)幅值及含量、波形畸變率、電話諧波因數;
?。?)頻譜分析功能:
可以對任意信號的任意分量(包含瞬時值、交流量有效值、SPWM信號等效波形、交流信號基波頻率、直流信號濾波后值、各種通過計算生成的虛擬量)進行指定頻率范圍(包含起始頻率與結束頻率)、頻率分辨率的頻譜分析,最終可以按頻譜分析數據表、頻譜圖、幅頻特性圖、相頻特性圖等方式顯示并輸出頻譜分析結果。
5、儀器圖形處理及編輯功能
儀器記錄的波形曲線可進行各種快捷的縮放、拖動、漫游,裁取變化量及跟蹤顯示所有波形曲線各時刻的對應值。波形可分別按工程一次值、二次值或標幺值顯示;交流信號可以按交流瞬時值、基波有效值、全有效值及真有效值幾種方式顯示;直流量可以按直流瞬時值或經濾波后的直流值方式顯示;PWM信號(變頻器輸出信號)可以按PWM原始波形、濾波后交流波形、真有效值幾種方式顯示。
儀器成套提供數據合并比較軟件,可以簡單方便的將多次試驗的數據曲線合并放置到同一畫面中進行分析比對。使得不同參數時的試驗曲線比對一目了然
6、儀器試驗結果輸出功能
儀器記錄的記錄數據可以按EXCEL、COMTRADE、MAT、TXT、JPG格式輸出以便于數據用于其他分析軟件;圖形、分析結果及試驗備注的輸出可以直接打印或直接生成多種格式的圖形文檔,便于直接插入試驗報告文檔中。
7、儀器輔助功能
?。?)關于向量圖:
為方便試驗時檢查系統接線的正確性,在如何試驗?zāi)J较?,儀器都能實時在線顯示任意各交流量的向量圖。
?。?)示波器
為方便試驗時檢查系統接線的正確性,在如何試驗?zāi)J较?,都能實時在線顯示輸入模擬通道的瞬時值波形。
