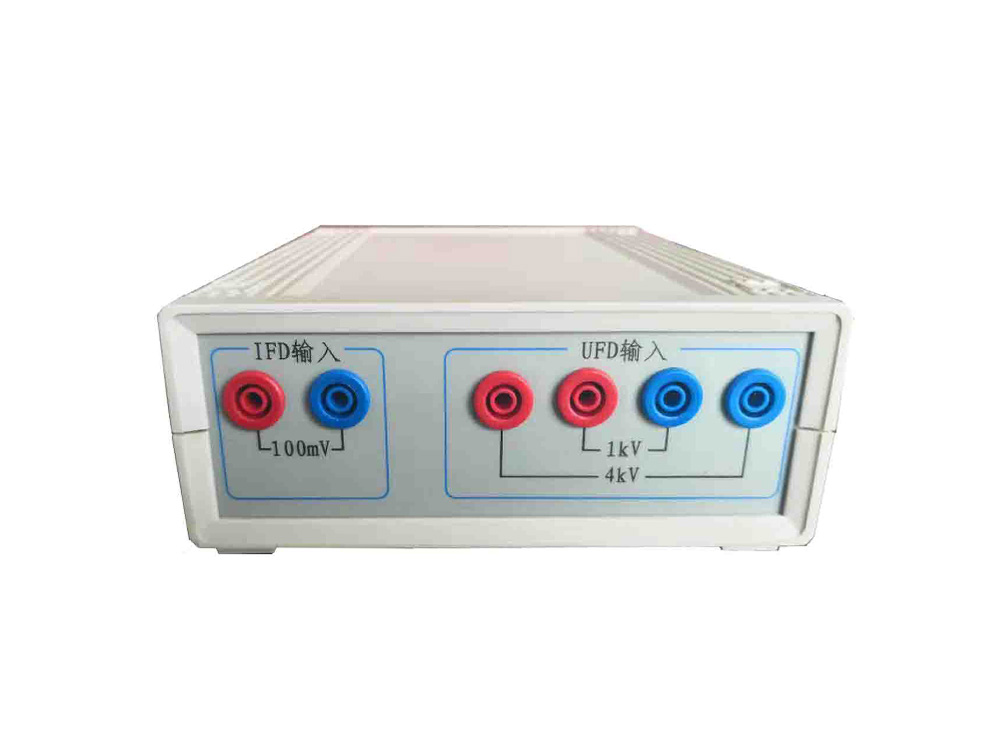

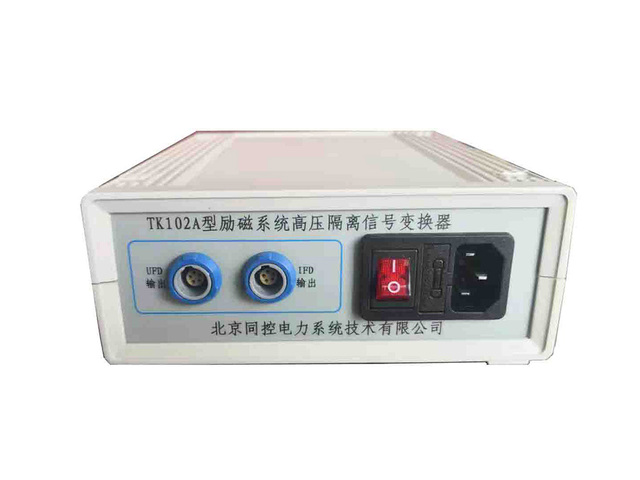

TK102A型勵磁系統高壓隔離信號變換器是一款隔離電壓高達DC 5000V以上的電壓信號隔離變換裝置，裝置具有轉子電壓及轉子電流分流器電壓兩路輸入，每路輸入對應輸出不濾波與濾波后兩路電壓信號，信號轉換精度高達0.2%，可以很好的解決600MW以上發電機勵磁系統由于轉子過電壓過高無法直接接入各種數據記錄設備的現場測試難題。
TK102A型勵磁系統高壓隔離信號變換器具有隔離電壓高達DC 5000V以上的電壓信號轉換能力，適合應用與以下試驗：
1、電壓較高的發電機勵磁系電壓：將高電壓轉換成±10V信號，便于接入數據記錄分析儀器。
2、儀器耐壓范圍內的高壓變頻器輸出電壓：將高電壓轉換成±10V信號，便于接入數據記錄分析儀器。
1)輸入電源電壓：AC 220V ±15%
2)輸入電源頻率：45Hz~65Hz
3)功率消耗：小于5W
4)轉子電壓輸入量程：DC 1000V及DC 4000V兩檔。
5)轉子電流輸入量程：DC 100mV。
6)輸出信號范圍：-10V ～ +10V，
7)輸入輸出電壓轉換精度：優于0.1%FS。
8)輸入輸出電壓轉換線性度：優于0.1%。
9)變換器輸出零偏：小于5mV
10)不濾波輸出通道響應時間：小于20μS。
11)濾波輸出通道延遲時間：小于20mS。
12)濾波后輸出通道紋波：小于50mV。
13)輸入、輸出通道間隔離耐壓水平：DC 5000V 1分鐘
14)輸入通道對地間隔離耐壓水平：DC 5000V 1分鐘
15)輸出通道對地間隔離耐壓水平：DC 2000V 1分鐘
16)箱體外形尺寸：200mm（深）*160mm（寬）*61mm（高）
重量：0.5kg
