TK103C電壓波動量變換器

產品說明

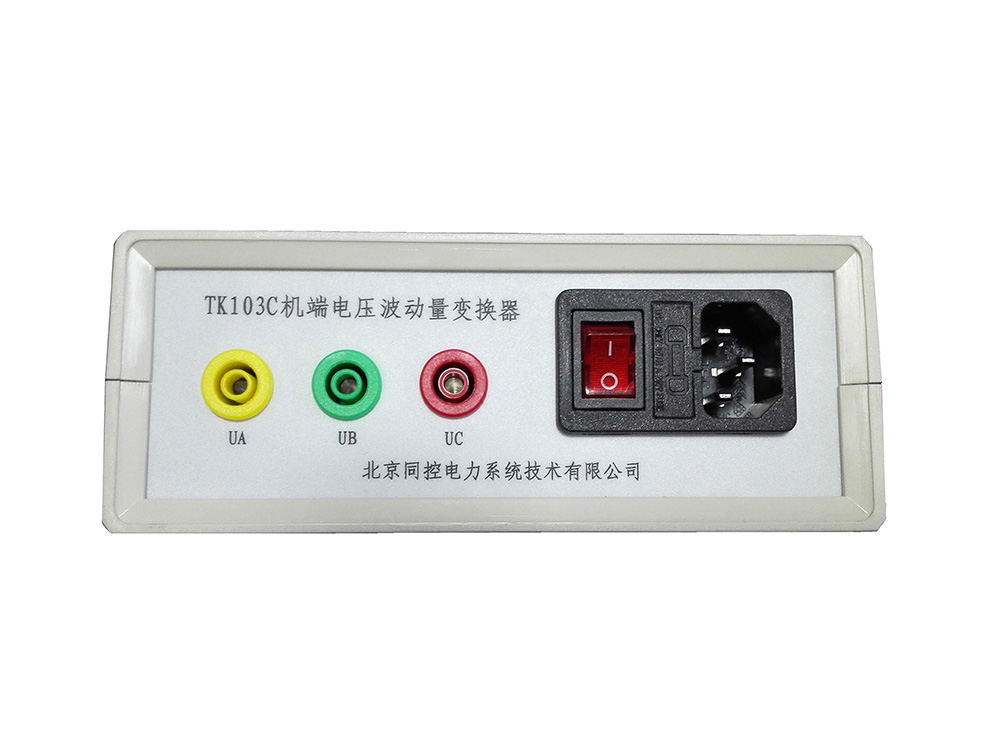

模擬量輸入方式：三相輸入

模擬量允許輸入范圍：線電壓0~150V

輸入電壓工作范圍：線電壓 90V~110V

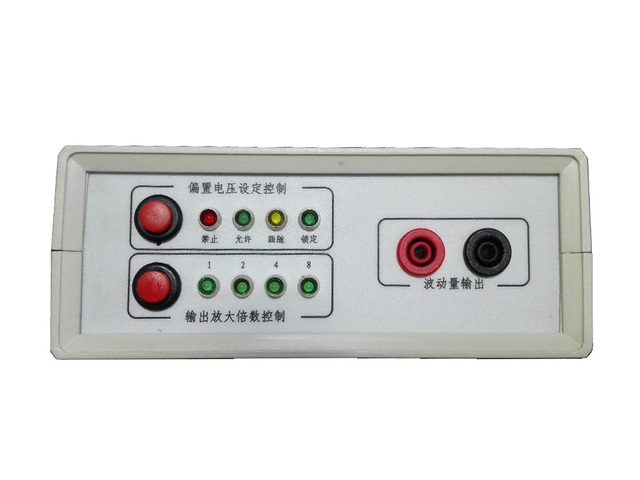

偏置設置方式：一鍵設定式

放大倍數設定方式：一鍵設定式

電壓轉換精度：優于0.5%

電壓轉換延遲時間：小于15mS

輸入輸出轉換倍率：1、2、4、8倍可選

點擊咨詢

產品描述
產品應用
基本參數
主要功能
資料下載

TK103C型機端電壓波動量隔離變換器是PSS參數整定及性能測試時所必備的機端電壓波動量提取工具。本儀器不但具有一鍵精確設定偏置電壓、一鍵精確設定放大倍數、輸入輸出關系明確、現場使用極為方便等使用便捷的優點，更具有轉換精度高、轉換延遲時間及延遲相位小、輸出波形紋波小（平滑度好）的優異電氣性能。是模擬式機端電壓波動量變換器的理想換代產品。
　　電力系統穩定器（PSS）參數及性能試驗時，發電機機端電壓有效值的波動量在試驗現場無法直接取得，需要專門的信號轉換裝置。目前很多調試單位還在使用老舊的模擬式機端電壓波動量提取裝置，這類裝置需要人工調節偏置電位器及放大倍數電位器，使用極為不便；又由于鐘表式偏置電位器及放大倍數電位器的精度有限，導致實際的放大倍數無法精確確定（誤差大于2%）；再由于模擬式機端電壓波動量提取裝置只有模擬式濾波電路，信號轉換的延遲時間及延遲相位都比較大（大于30mS），濾波效果不理想，最終輸出的電壓信號紋波含量很大（大于5%），對測試的精確性造成極為不好的影響。
　　為徹底解決模擬式機端電壓波動量提取裝置存在的各種不足，TK103C型機端電壓波動量隔離變換器采用現代數字信號處理器作為核心器件，實現了偏置電壓及放大倍數一鍵精確設置，現場使用極為　　方便。并且由于采用了獨特的先進信號處理技術，極大的提高了偏置設定值的精度（優于0.05%）、電壓波動量的轉換精度（優于0.5%）與分辨率（小于2mV），很好的控制了輸出波動量信號中的紋波含量（小于0.5%），改善了輸出波動量信號的平滑度，同時減少了電壓波動量隔離變換器的延遲時間（小于15mS）及相位延遲量。

TK103C型機端電壓波動量隔離變換器可以很好的提取發電機及電壓三相電壓有效值的微小變化量，適合應用與以下試驗：
1、PSS幅頻特性及相頻特性試驗：提取發電機機端電壓波動量并送給頻譜分析儀的反饋輸入回路；
2、電網線路電壓變化量的提取與放大：如SVG投切過程、新能源場站SVG特性試驗時分支線路的投切過程中，由于母線電壓變化量極小，加上三相電壓中諧波含量較高，直接計算所得的電壓本身紋波含量較大，很難訂量分析電壓的實際變化量，采用TK103C型機端電壓波動量隔離變換器可以極大的提高電壓變化量的分辨率、減少紋波含量，從而提高電壓變化量的測量精度。

1)輸入電源電壓：AC 220V ±15%
2)輸入電源頻率：45Hz~65Hz
3)功率消耗：小于5W
4)機端三相電壓輸入額定量程：AC 100V
5)正常工作范圍：線電壓AC100±10V（AC90V～AC110V）。
6)偏差電壓輸出范圍：-10V ～ +10V，
7)波動量轉換精度：優于0.5%；
8)偏置值設置精度優于0.05V。
9)放大倍數設置值精度優于0.1%。
10)轉換延遲時間常數：小于10mS（典型值為9.5mS）。
11)箱體外形尺寸：200mm（深）*156mm（寬）*65mm（高）
12)輸入、輸出通道間隔離耐壓水平：AC 2000V 1分鐘
13)輸入通道對地間隔離耐壓水平：AC 2000V 1分鐘
14)輸出通道對地間隔離耐壓水平：AC 2000V 1分鐘
15)重量：0.5kg

18.TK103C型機端電壓變化量信號變換器說明
